F – Series – DIN 8152
F – Series – DIN 8152

F – Series – DIN 8152

Код: 15 Категория:

Описание на продукта:

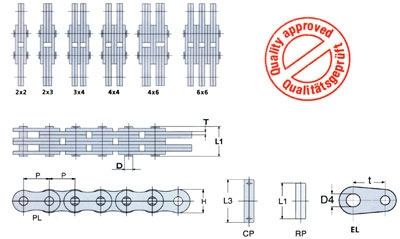

Пластинчати вериги DIN 8152

F-Серия DIN Стъпка комби- Ос Височина Дебелина  Дължина на оста Работно Усилие на Тегло
нация Ø на планката сечение разрушаване
номер – P – D H T L1 L3 t D4 f FB ≈q
mm max. mm mm max. max. mm mm cm2 min. kg/m
mm mm mm N
F124 LL 0844 12,7 4 x 4 4,45 10,2 1,6 16 22,1 15 6 0,28 40000 0,8
F126 LL 0866 12,7 6 x 6 4,45 10,2 1,6 22,8 29,1 15 6 0,42 60000 1,2
F154 LL 1044 15 875 4 x 4 13,7 13,7 1,6 16,1 21,2 20 8 0,32 50000 0,9
F156 LL 1066 15 875 6 x 6 13,7 13,7 1,6 22,9 28,2 20 8 0,48 75000 1,4
F194 LL 1244 19,05 4 x 4 16,1 16,1 1,8 18,5 25 30 10 0,42 66000 1,2
F196 LL 1266 19,05 6 x 6 16,1 16,1 1,8 26,3 31,3 30 10 0,63 99000 1,8
F19V44 – 19,05 4 x 4 6,5 15,2 2,4 23 30 25 10 0,61 71000 1,8
F19V66 – 19,05 6 x 6 6,5 15,2 2,4 33 40 25 10 0,91 106000 2,6
F254 LL 1644 25,4 4 x 4 21 21 3 30,2 38,7 30 12 0,99 140000 3
F256 LL 1666 25,4 6 x 6 21 21 3 43,2 51,7 30 12 1,49 210000 4,4
F258 LL 1688 25,4 8 x 8 21 21 3 56 64,7 30 12 1,98 270000 5,5
F314 LL 2044 31,75 4 x 4 26,4 26,4 3,7 35,7 43,8 50 18 1,42 210000 4,2
F316 LL 2066 31,75 6 x 6 26,4 26,4 3,7 50,1 57,8 50 18 2,12 315000 6,3
F318 LL 2088 31,75 8 x 8 26,4 26,4 3,7 65,5 72,8 50 18 2,83 400000 8,4
F384 LL 2444 38,1 4 x 4 14,63 33,4 5 49,4 60,6 65 24 2,91 350000 8,2
F386 LL 2466 38,1 6 x 6 14,63 33,4 5 70,4 81,6 65 24 4,37 525000 12
F388 LL 2488 38,1 8 x 8 14,63 33,4 5 92 102,6 65 24 5,82 700000 16,3
F444 LL 2844 44,45 4 x 4 37,1 37,1 6 56,2 67,4 80 28 3,8 410000 10,5
F446 LL 2866 44,45 6 x 6 37,1 37,1 6 81,7 92,6 80 28 5,7 605000 16,6
F502 LL 3222 50,8 2 x 2 17,81 42,7 6,3 32,5 118,4 90 32 2,24 265000 6,2
F504 LL 3244 50,8 4 x 4 17,81 42,7 6,3 59,1 77,4 90 32 4,47 530000 11,9
F506 LL 3266 50,8 6 x 6 17,81 42,7 6,3 85,4 104 90 32 6,71 795000 17,8
F508 LL 3288 50,8 8 x 8 17,81 42,7 6,3 112 131,4 90 32 8,94 1050000 26,6
